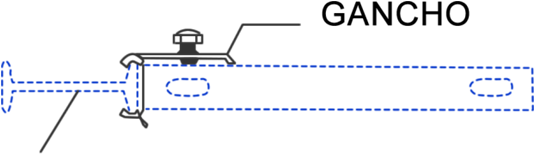

Soporte a Vigas

Los soportes a vigas son los mismos que los empleados en paredes. Solamente se modifica el tipo da fijación que pasa a ser un gancho especial

Soporte a Vigas

N° Catálogo	Capacidad de Carga
( ) -VIGA**	Igual a SPP y SPX

( ** ) Utilizar el mismo número de soporte a pared Ej.: SPP-15-VIGA (para uso estándar) SPX-15-VIGA (para uso pesado)

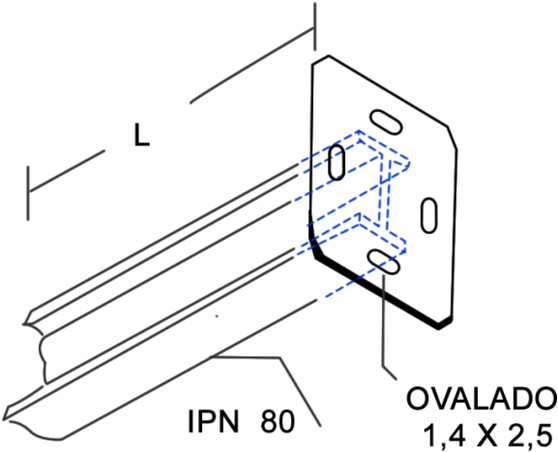

Viga

N° Catálogo	Altura Bandeja cm
*VIGA-( )**	Acero GCDF

( * ) Indicar longitud en cm Ej.: VIGA-200 (para 200 cm largo)

Tornillos - cabeza hexagonal

N° Catálogo	Altura Bandeja cm
HH-3834 HH-3810 HH-3820 HH-5010 HH-5020	3/8 “x 3/4” 3/8 X 1 3/8 X 2 1/2 X 1 1/2

Barra roscada

N° Catálogo	Largo m	Diámetro	Capacidad de Carga
HR38-2 HR12-2	2 2	3/8” 1/2”	280 Kg 550 Kg

( * ) Factor de seguridad = 5

Arandelas de Presión

N° Catálogo	Tamaño
AP-38 AP-50	3/8 “ 1/2 “

Soporte Planas

N° Catálogo	Tamaño
AL-38 AL-50	3/8 “ 1/2 “

Tuercas - Hexagonales

N° Catálogo	Tamaño
HT-38 HT-50	3/8 “ 1/2 “

Extensión De Barra

N° Catálogo	Tamaño
AB-38 AB-50	3/8 “ 1/2 “
