Soporte a Techo

Soporte de techo Standard
Nota:
1) La capacidad de carga viene dada por la de las barras roscadas.
2) El número de catálogo engloba a un perfil "U" y dos conectores "Ω"
3) Debe indicarse claramente cuando se utilice el soporte ST con bandejas EL, BS o BP en acero o cualquiera en aluminio

N° Catálogo	Altura Bandeja cm	L cm
ST-15 ST-25 ST-40 ST-60 ST-80 ST-100	15 25 40 60 80 100	33 43 58 78 98 118

Nota: 1) Ordenar aparte las barras roscadas, tornillería y uñas. 2) Con cada perfil "U” vienen dos conectores a techo "Ω" SE SUMINISTRAN CON SU TORNILLERÍA RESPECTIVA.

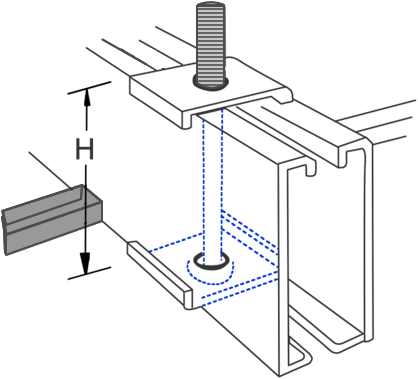

Soporte de techo Sencillo
Sólo utilizable en escalerillas. Ordenar tornillería aparte

N° Catálogo	Altura Bandeja cm
STC-75 STC-10 STC-12 STC-15	7,5 10,0 12,5 15,4

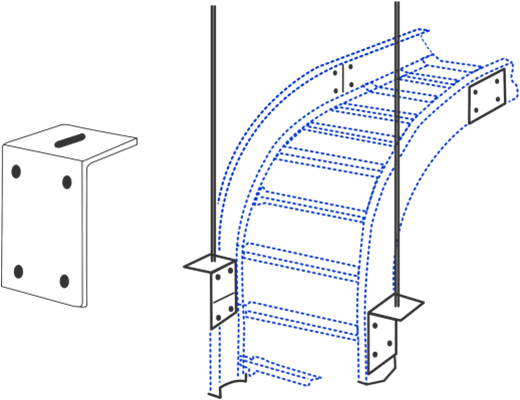

Soporte de techo con Unión
Nota: Ordenar tornillería aparte

N° Catálogo STE - ( * * ) - ( * )

( ** ) Indicar modelo bandeja (ver secciones 2 y 3).
( * ) Indicar material y acabado de la bandeja: H-Acero, A-Aluminio

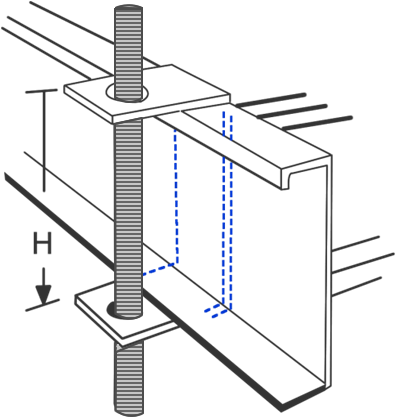

Soporte a techo para Doble Bandeja
Sólo utilizable en escalerillas
Ordenar tornillería aparte

N° Catálogo	Altura Bandeja cm
STCC-75 STCC-10 STCC-12 STCC-15	7,5 10,0 12,5 15,4

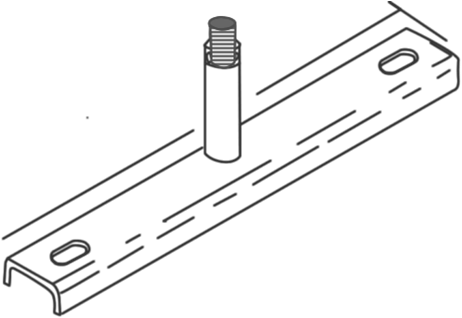

Soporte a techo Central
Ordenar tornillería aparte

N° Catálogo	Altura Bandeja cm
STT-15 STT-25 STT-40 STT-60 STT-80	15 25 40 60 80
