Soportes y GanchosA pared

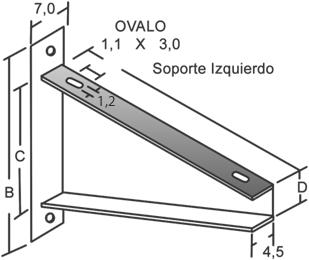

SOPORTE A PARED PESADO
Lámina 2,5 mm - GCDF
Indicar Tornillería Aparte

(*) Bajo carga uniforme soporta normalmente el doble de lo indicado. Factor de seguridad = 3.
(**) Cuando se utilice el soporte SPP con bandejas EL BS o BP en acero o cualquiera de los tipos en aluminio, debe indicarse claramente

N° Catálogo	Altura de la bandeja	A	B	C	*Carga puntual en extremo Kg**
SPP – 15 SPP – 25 SPP – 40 SPP – 60 SPP - 80	15 25 40 60 80	26,2 36,2 51,2 71,2 91,2	11,0 11,0 15,0 15,0 20,0	7,5 7,5 11,0 11,0 15,0	136 118 95 80 73

(A,B,C) Dimensiones en cm

SOPORTE A PARED EXTRA PESADO
Lámina 3,0 mm - GCDF
Indicar Tornillería Aparte

N° Catálogo	Altura de la bandeja	A	B	C	D	*CPE Kg**
SPX – 15 SPX – 25 SPX – 40 SPX – 60 SPX - 80 SPX - 100	15 25 40 60 80 100	28,2 38,2 53,2 73,2 93,2 113,2	25,0 27,5 27,5 30,0 30,0 30,0	15,0 17,5 17,5 20,0 20,0 20,0	5,0 7,0 7,0 10,0 10,0 10,0	860 800 680 520 460 390

(A,B,C,D) Dimensiones en cm

COD: L T O – YY – XX – A

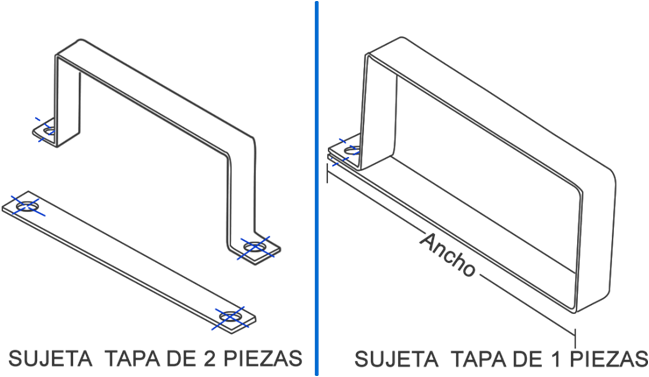

Sujeta Tapas
LTO : SUJETA TAPAS.
A: ALUMINIO; G: GALVANIZADO.
XX: ANCHO DE LA BANDEJA
YY: ALTURA DE LA BANDEJA.
NOTA: SE SUMINISTRAN CON SU TORNILLERÍA RESPECTIVA

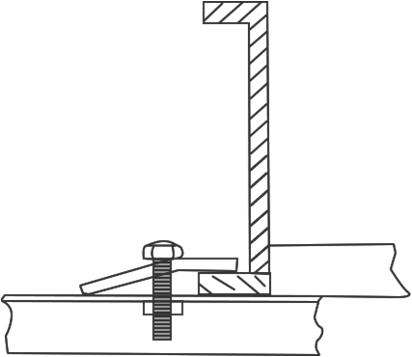

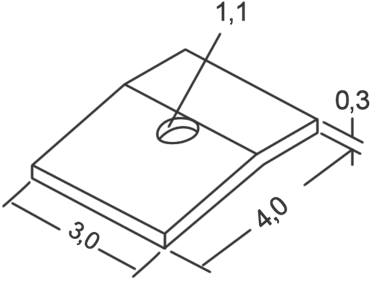

GANCHO DE FIJACIÓN TIPO “UÑA”
Incluye tornillería

N° Catálogo	Material
GUG – 3/8 GUA – 3/8	Acero GCDF Aluminio

(A,B,C,D) Dimensiones en cm

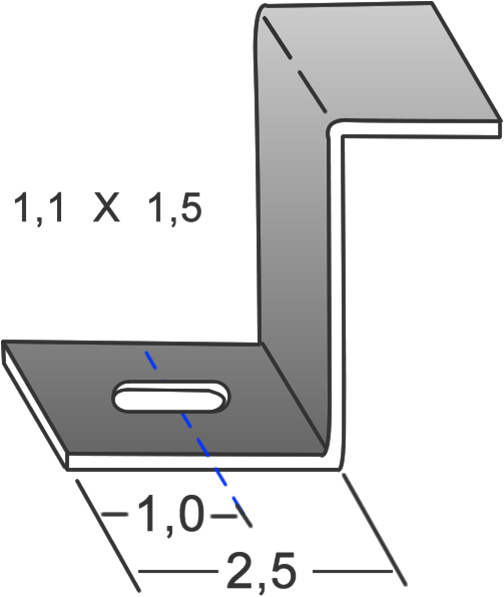

GANCHO DE FIJACIÓN TIPO “Z”
Incluye tornillería

N° Catálogo	Altura Bandeja	Material
GZG - 3/8 - 75 GZG - 3/8 - 10 GZG - 3/8 - 12 GZA - 3/8 - 75 GZA - 3/8 - 10 GZA - 3/8 - 15	7,5 10,0 12,5 7,5 10,0 15,4	Acero GCDF Acero GCDF Acero GCDF Aluminio Aluminio Aluminio

(A,B,C,D) Dimensiones en cm
